Displayaustausch MA5D
Mit einem handelsüblichen 7-Segment LCD kann man das defekte Display eines MA5D selbst reparieren. Die Arbeitsschritte sind dabei sehr simpel und lauten:
Arbeitsschritte:
1. Displayplatine aus dem Multimeter ausbauen
2. LCD entlöten
3. Neues LCD verlöten
4. Displayplatine wieder einbauen
26 Kontakte oder 25?
Die einzige Aufgabe beim Displaytausch, bei welcher man sich konzentrieren muss, ist die richtige Platzierung des Ersatz-LCD's. Innerhalb der MA5D Multimeter sind Displays mit jeweils 26 Kontakten pro Seite verbaut. Ein Blick in den Schaltplan des Geräts verrät jedoch, dass nur 25 Kontakte elektrisch verwendet werden. Diese Information erweist sich beim Ersatzteilekauf als nützlich. Bei der Suche nach 7-Segment LCD's mit 6 Ziffern, welche korrekte äußeren Abmessungen aufweisen, bin ich lediglich auf Displays mit 25 Kontakten gestoßen. Ein Beispiel hierfür ist das DE 122-RS-20/6,35 der Display Elektronik GmbH (beispielhaft zu finden bei Reichelt). Zur Überprüfung, ob das genannte LCD mit dem originellen Display des MA5D auswechselbar ist, habe ich mir die Pinbelegung der Displays und die LCD-Platine des Multimeters angeschaut.

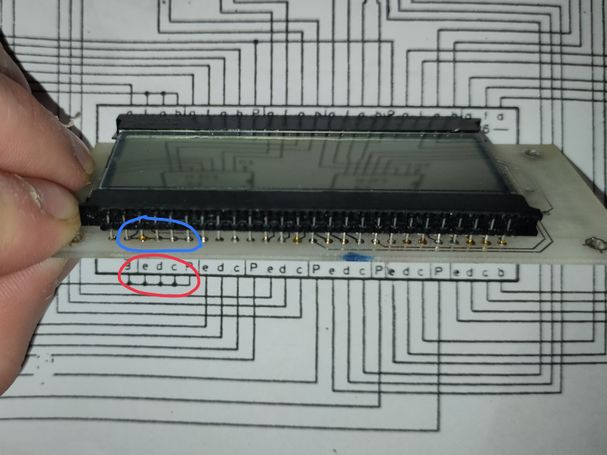

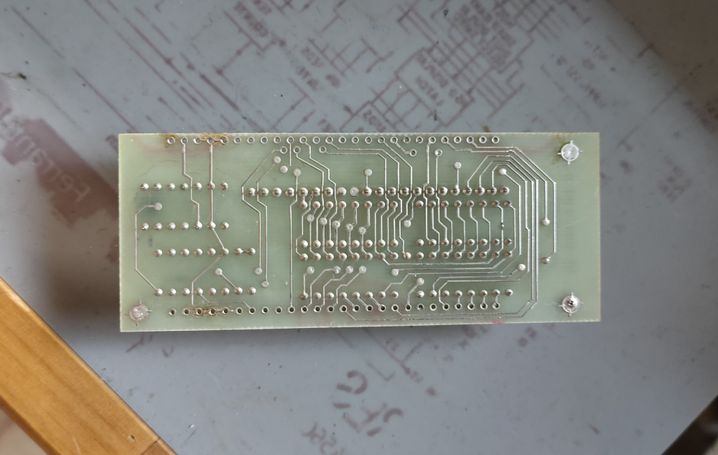

Beim direkten Vergleich zwischen LCD und Schaltplan fällt auf, dass jeweils der äußerste Pin auf der linken Seite des Displays nicht auf dem Schaltplan zu finden ist. Bei genauerer Betrachtung der Platine wird ersichtlich, dass diese zwei Pins auch nicht mit Leiterbahnen verbunden sind. Da diese Pins keinen Zweck erfüllen, kann ein Display mit 25 anstatt 26 Pins problemlos verwendet werden.

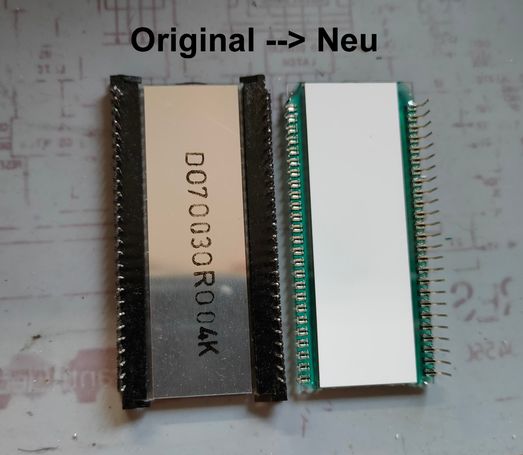

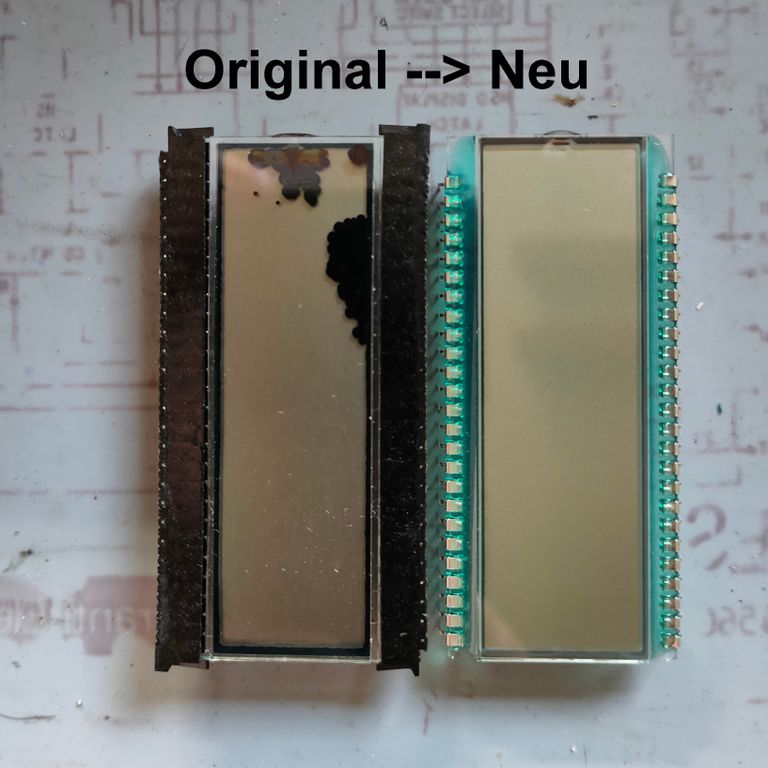

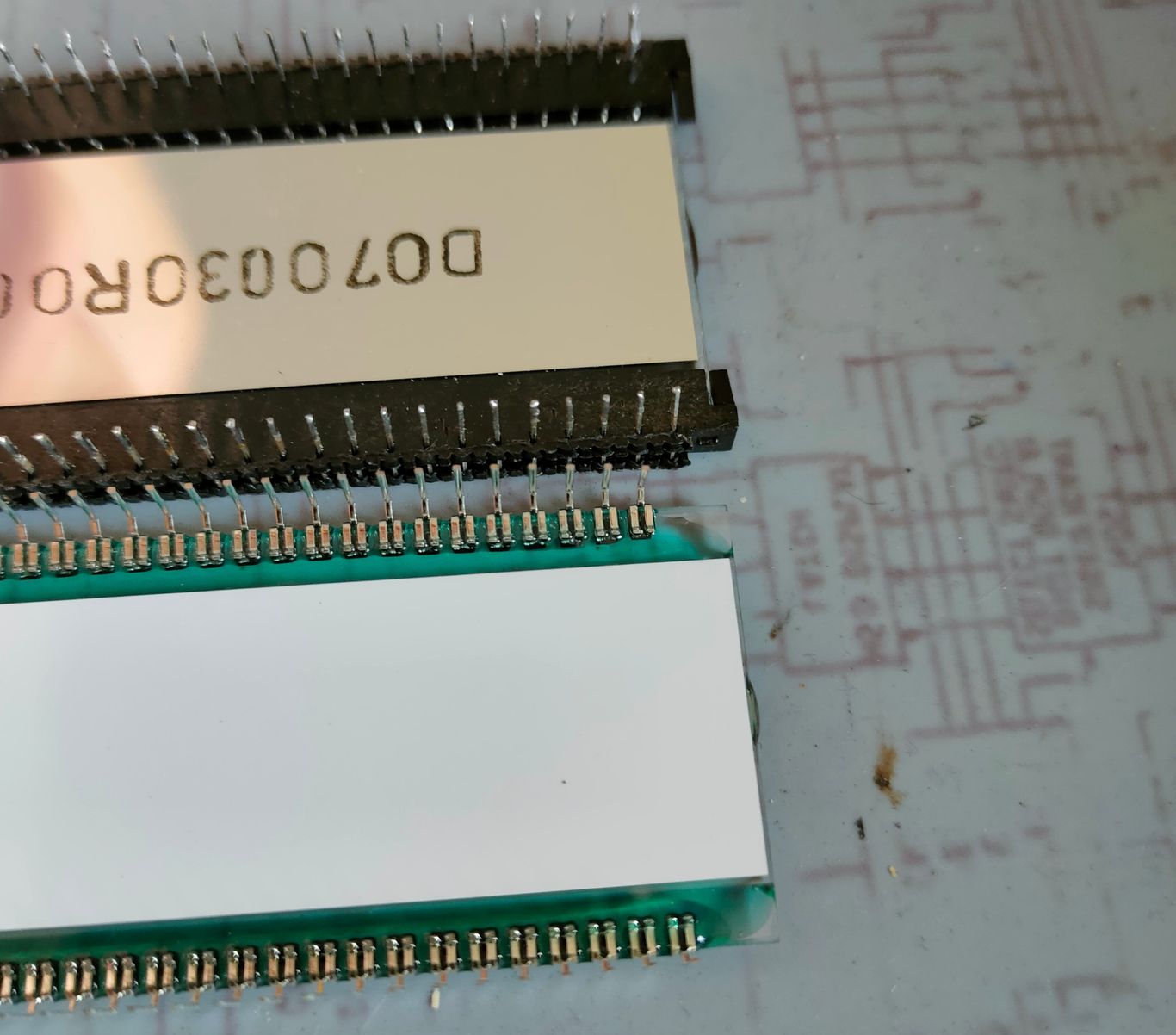

Im folgenden Bild ist der Unterschied der Kontaktanzahl, zwischen dem alten und dem neuen Display, dargestellt.

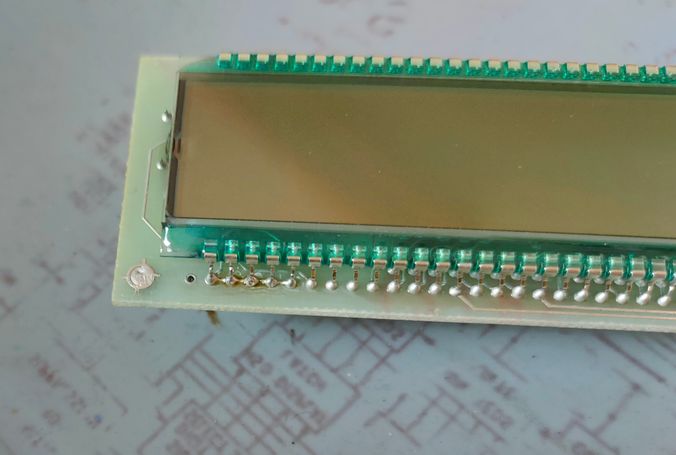

Nach der Überprüfung der Kompabilität, zwischen dem originellen und dem neuen Display, folgt nur noch der Umbau. Hierbei muss das neue LCD so eingebaut werden, dass die zwei ungenutzten Pins nicht bestückt werden. Die restliche Arbeit besteht lediglich aus Löten.

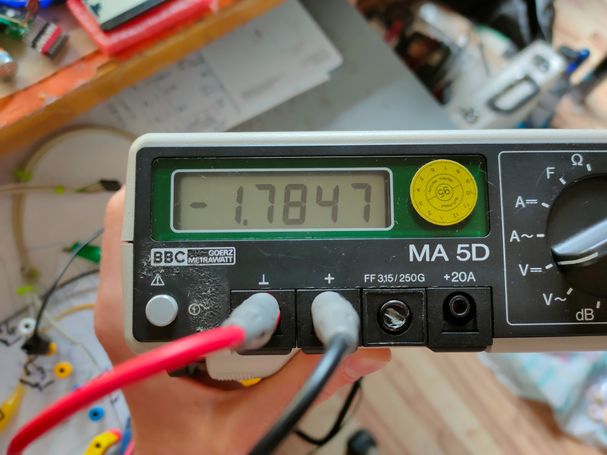

Zuletzt sind auf dieser Seite noch einige Bilder des Displaytauschs zu finden.
